Biện pháp thi công thang máng cáp tiêu chuẩn – Lắp đặt an toàn

Biện pháp thi công thang máng cáp là yếu tố quan trọng giúp đảm bảo an toàn, độ bền và hiệu quả vận hành cho hệ thống điện trong các công trình. Việc lắp đặt đúng kỹ thuật không chỉ giúp tuyến cáp gọn gàng, ổn định mà còn hạn chế rủi ro sự cố và chi phí bảo trì về sau.

Trong bài viết dưới đây, Lê Gia Phát sẽ chia sẻ những biện pháp thi công lắp đặt thang máng cáp tiêu chuẩn, giúp nhà thầu và chủ đầu tư kiểm soát chất lượng và đảm bảo tiến độ công trình.

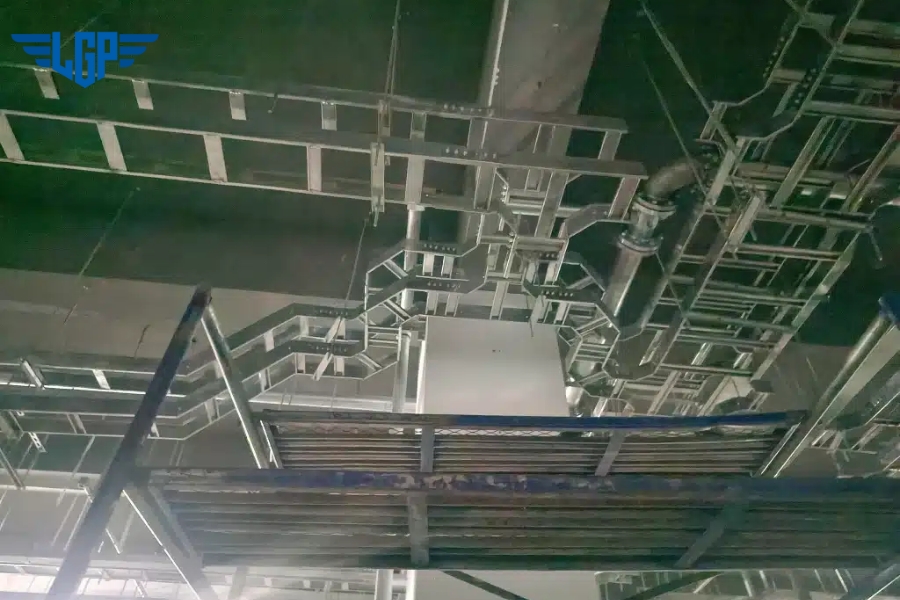

Biện pháp thi công thang máng cáp có vai trò quan trọng như thế nào?

Trong các công trình tòa nhà, nhà máy hay trung tâm thương mại, thang máng cáp là hệ thống cơ khí dùng để bố trí, bảo vệ và cố định các loại cáp điện, cáp tín hiệu và cáp viễn thông.

Tùy theo yêu cầu thiết kế và điều kiện sử dụng, hệ thống có thể bao gồm thang cáp, máng cáp, khay cáp hoặc ống luồn dây nhằm đáp ứng tải trọng, môi trường lắp đặt và không gian thi công.

Và để hệ thống vận hành an toàn và ổn định, việc áp dụng đúng biện pháp thi công thang máng cáp là yếu tố bắt buộc.

Thi công đúng kỹ thuật giúp tuyến cáp gọn gàng, chịu tải tốt, hạn chế sự cố trong quá trình sử dụng, đồng thời nâng cao tính thẩm mỹ, thuận tiện cho bảo trì và kéo dài tuổi thọ cho toàn bộ hệ thống điện của công trình.

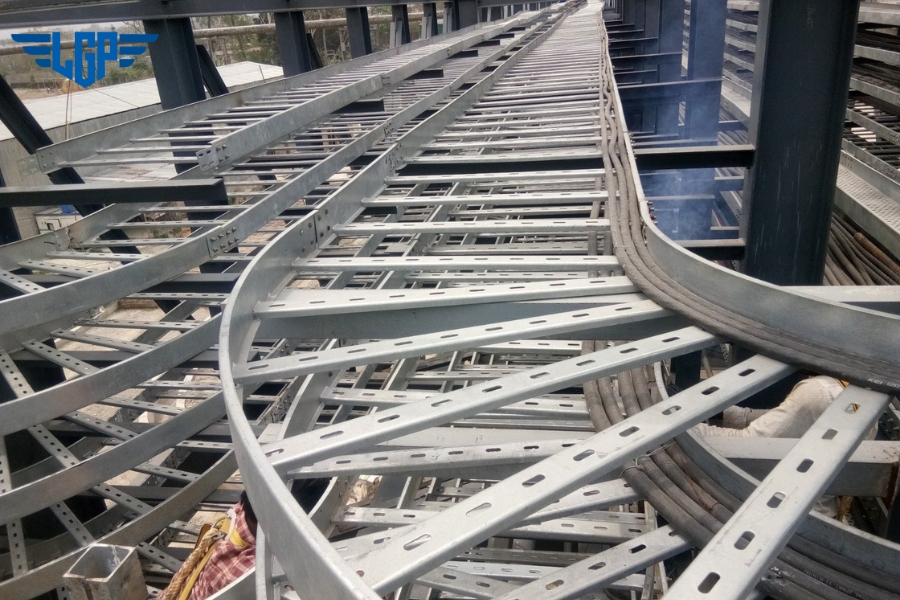

Quy trình thi công lắp đặt thang máng cáp tiêu chuẩn

Trong các công trình nhà xưởng, tòa nhà hay hệ thống M&E, thang máng cáp là hạng mục ảnh hưởng trực tiếp đến độ an toàn và tính ổn định của toàn bộ hệ thống điện.

Vì vậy, việc thi công lắp đặt cần tuân thủ đúng quy trình kỹ thuật để đảm bảo chịu tải tốt, vận hành ổn định và thuận tiện cho kiểm tra, bảo trì sau này.

• Bước 1: Khảo sát thực tế và xác định tuyến lắp đặt

Đội ngũ kỹ thuật tiến hành đo đạc thực tế theo bản vẽ shop drawing và đánh dấu tuyến bằng thiết bị laser. Tuyến máng cần tránh khu vực ẩm, vị trí giao cắt với trần thạch cao hoặc hệ thống cơ điện khác.

Các điểm đánh dấu phải thể hiện rõ cao độ, vị trí treo và các điểm rẽ nhánh để đảm bảo thi công chính xác.

• Bước 2: Lắp đặt hệ thống giá đỡ và ty treo

Ty ren và giá đỡ được cố định vào kết cấu bằng khoan bê tông. Khoảng cách giữa các điểm treo thường từ 1.5m đến 2.0m để đảm bảo khả năng chịu tải.

Trong quá trình lắp đặt, cần kiểm tra độ thẳng và độ cân bằng bằng nivô, đồng thời siết bulong đúng lực để tránh cong lệch khi sử dụng lâu dài.

• Bước 3: Lắp đặt thang máng cáp và phụ kiện

Thang hoặc máng cáp được đặt lên giá đỡ theo thứ tự từ đầu tuyến đến cuối tuyến. Tại các vị trí chuyển hướng, sử dụng phụ kiện như co, tê hoặc góc để đảm bảo tuyến đi đúng thiết kế.

Các đoạn nối phải dùng bản nối và bulong siết chắc chắn. Nắp máng chỉ lắp sau khi hoàn tất công tác kéo cáp.

• Bước 4: Kiểm tra cao độ và độ thẳng tuyến

Sau khi lắp đặt hoàn chỉnh, kỹ thuật viên kiểm tra lại toàn bộ tuyến bằng laser hoặc nivô. Sai số cho phép thường dưới ±5mm.

Nếu phát hiện vị trí lệch hoặc võng, cần điều chỉnh lại ty treo để đảm bảo tính thẩm mỹ và độ an toàn của hệ thống.

• Bước 5: Nối đất hệ thống thang máng cáp

Toàn bộ các đoạn máng phải được liên kết bằng dây đồng và đấu nối vào hệ thống tiếp địa của công trình.

Việc nối đất đúng kỹ thuật giúp giảm nguy cơ rò điện, chênh lệch điện thế và đảm bảo an toàn cho thiết bị cũng như người vận hành.

• Bước 6: Hoàn thiện bề mặt và vệ sinh trước khi đưa vào sử dụng

Sau khi cắt hoặc gia công, các cạnh sắc cần được xử lý bavia để tránh làm hư hỏng lớp vỏ cáp.

Các vị trí cắt phải được sơn chống gỉ nhằm tăng độ bền. Cuối cùng, vệ sinh toàn bộ tuyến máng để đảm bảo điều kiện tốt nhất trước khi kéo cáp.

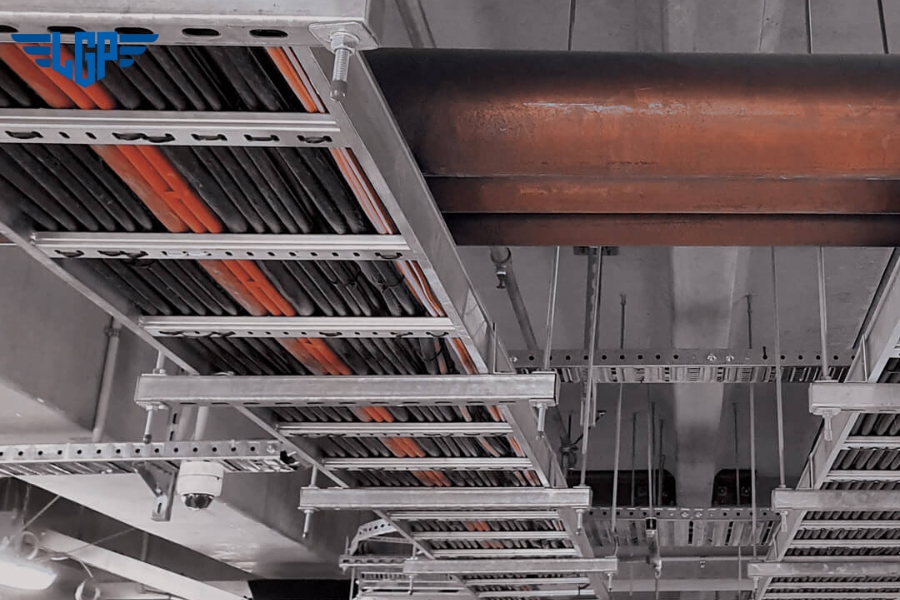

Biện pháp thi công thang máng cáp đảm bảo an toàn

Thi công thang máng cáp thường diễn ra trên cao và gần hệ thống điện, tiềm ẩn nhiều rủi ro về tai nạn và cháy nổ. Do đó, nhà thầu cần áp dụng đầy đủ các biện pháp thi công thang máng cáp an toàn sau đây để bảo vệ người lao động, đảm bảo tiến độ và hạn chế sự cố, rủi ro.

• An toàn làm việc trên cao

Khu vực thi công phải sử dụng giàn giáo hoặc thang nâng chắc chắn, được kiểm tra trước khi đưa vào sử dụng. Công nhân bắt buộc trang bị dây an toàn hai móc và móc cố định vào điểm neo chắc chắn trong suốt quá trình làm việc.

• An toàn điện trong quá trình lắp đặt

Trước khi thi công, cần ngắt toàn bộ nguồn điện liên quan hoặc nằm gần khu vực thao tác. Người thi công phải sử dụng găng tay cách điện và kiểm tra lại bằng bút thử điện để tránh nguy cơ rò điện hoặc điện giật.

• Biện pháp phòng cháy chữa cháy

Hạn chế tối đa việc mài, cắt kim loại tại khu vực có vật liệu dễ cháy. Trường hợp bắt buộc phải thi công nóng, cần bố trí bình chữa cháy tại chỗ và có người giám sát an toàn.

• Trang bị bảo hộ cá nhân

Toàn bộ nhân sự thi công phải mang đầy đủ bảo hộ gồm mũ bảo hộ, giày chống trượt, găng tay và kính bảo vệ mắt nhằm giảm thiểu rủi ro va đập hoặc bắn tia kim loại.

• Cảnh báo và kiểm soát khu vực thi công

Khi làm việc trên cao, cần đặt biển cảnh báo và rào chắn khu vực bên dưới để tránh người qua lại. Biện pháp thi công thang máng cáp này giúp hạn chế tai nạn do vật rơi và đảm bảo an toàn cho các bộ phận khác trong công trình.

Nếu bạn đang tìm một đơn vị cung cấp và thi công thang máng cáp đảm bảo đúng kỹ thuật, thi công an toàn và đáp ứng tiến độ công trình, LGP là lựa chọn đáng tin cậy.

Liên hệ ngay chúng tôi qua số HOTLINE 0908 535 860 để được khảo sát, báo giá nhanh và tư vấn phương án phù hợp.

Các tiêu chuẩn an toàn khi thi công lắp đặt thang máng cáp

Bên cạnh các biện pháp thi công an toàn, bạn cần tuân thủ các tiêu chuẩn an toàn dưới đây:

Tiêu chuẩn kỹ thuật

Tiêu chuẩn Việt Nam (TCVN):

• TCVN 9208:2012 – Quy định về hệ thống nối đất công trình điện
• TCVN 4756:1989 – Quy phạm nối đất và nối không thiết bị điện
• TCVN 9385:2012 – Tiêu chuẩn chống sét cho công trình

Tiêu chuẩn quốc tế tham khảo:

• IEC 61537 – Hệ thống thang máng cáp
• NEC (NFPA 70) – Quy chuẩn an toàn điện của Mỹ
• BS 7671 – Tiêu chuẩn lắp đặt hệ thống điện của Anh

Tiêu chuẩn lắp đặt thang máng cáp

Khoảng cách và vị trí lắp đặt

• Cao độ tối thiểu cách sàn: 2,5m để đảm bảo không cản trở vận hành
• Khoảng cách với tường: tối thiểu 50mm để tránh ẩm và thuận tiện bảo trì
• Khoảng cách giá đỡ: 1,2m – 1,5m tùy tải trọng cáp

Chuyển hướng và bán kính cong

• Sử dụng phụ kiện co, T, L đúng kích thước theo thiết kế
• Bán kính cong tối thiểu bằng 8 lần đường kính ngoài của cáp để tránh gãy lõi

Nối đất hệ thống

• Toàn bộ thang máng cáp kim loại phải được liên kết và nối đất
• Điện trở tiếp địa không vượt quá 4Ω theo tiêu chuẩn chống sét

Quản lý cáp bên trong

• Bố trí cáp gọn gàng, không chồng chéo gây rối hoặc cản nhiệt
• Không xếp cáp quá cao, đảm bảo thông thoáng khi vận hành
• Phân tách cáp động lực và cáp điều khiển bằng vách ngăn nếu đi chung tuyến

Tiêu chuẩn an toàn phòng cháy

Lựa chọn vật liệu phù hợp

• Ưu tiên thang máng cáp sơn tĩnh điện hoặc mạ kẽm nhúng nóng để tăng độ bền và khả năng chịu nhiệt
• Không sử dụng vật liệu dễ bắt lửa tại khu vực có nguy cơ cháy nổ

Đảm bảo tản nhiệt

• Chừa khoảng trống hợp lý giữa các bó cáp
• Ưu tiên sử dụng thang cáp hoặc máng có lỗ thoáng trong môi trường nhiệt cao

Biển báo và thiết bị an toàn

• Đánh dấu tuyến cáp quan trọng để dễ nhận diện
• Bố trí bình chữa cháy và hệ thống cảnh báo tại khu vực lắp đặt

Tiêu chuẩn kiểm tra và bảo trì

Sau khi lắp đặt

• Đo điện trở nối đất để đảm bảo an toàn điện
• Kiểm tra độ chắc chắn của giá đỡ, ty ren và bulong liên kết

Bảo trì định kỳ (3 – 6 tháng/lần)

• Kiểm tra tình trạng ăn mòn hoặc gỉ sét
• Đánh giá tải trọng thực tế, tránh quá tải gây võng hoặc sập
• Kiểm tra hệ thống cáp và siết lại các điểm liên kết khi cần

KẾT

Có thể thấy, việc triển khai đúng các biện pháp thi công thang máng cáp là yếu tố quan trọng giúp hệ thống điện vận hành ổn định, đảm bảo an toàn và hạn chế chi phí sửa chữa trong quá trình sử dụng.
