Mỗi dự án sẽ có yêu cầu khác nhau về tải trọng, số lượng cáp và điều kiện môi trường, đòi hỏi giải pháp thiết kế thang máng cáp phù hợp theo tiêu chuẩn kỹ thuật.

Bài viết dưới đây, Lê Gia Phát sẽ tổng hợp các tiêu chuẩn kích thước thang máng cáp điện phổ biến, giúp chủ đầu tư và nhà thầu dễ dàng lựa chọn phương án phù hợp cho từng hạng mục công trình.

Mục lục

Tiêu chuẩn kích thước thang máng cáp điện

Kích thước thang máng cáp theo loại sản phẩm

Hiện nay, thang máng cáp bao gồm 3 sản phẩm chính là thang cáp, máng cáp, khay cáp,.. Mỗi sản phẩm sẽ có kích thước tiêu chuẩn khác nhau, cụ thể như sau:

Kích thước	Thang cáp	Máng cáp
Chiều rộng (W)	100, 150, 200, 250, 300, 400, 450, 500, 600, 800, 1000 mm	50, 100, 150, 200, 300, 400, 500, 600, 800 mm
Chiều cao (H)	50, 75, 100, 150, 200 mm	50, 75, 100, 150 mm
Chiều dài tiêu chuẩn (L)	2.5 m hoặc 3.0 m mỗi thanh	2.5 m hoặc 3.0 m mỗi thanh

Kích thước thang máng cáp theo vật liệu

Tiêu chí so sánh	Thép sơn tĩnh điện	Mạ kẽm nhúng nóng	Inox SUS 304, 316	Máng cáp lưới	Nhôm	Tôn ZAM
Chiều rộng (W)	100 đến 1000 mm	200 đến 1000 mm	Sản xuất theo yêu cầu, kích thước tương đương loại thép	50 đến 500 mm	50 đến 600 mm	50 đến 800 mm
Chiều cao (H)	50, 75, 100, 150, 200 mm	80 đến 100 mm	Theo yêu cầu, tương đương loại thép	Thường thấp, tùy thiết kế	20 đến 600 mm	50 đến 150 mm
Độ dày vật liệu (T)	0.8, 1.0, 1.2, 1.5, 2.0 mm	1.5 đến 2.5 mm	Mỏng hơn thép nhưng vẫn đảm bảo chịu lực	Đường kính dây 4.0 đến 5.0 mm	0.8 đến 2.5 mm	1.0, 1.2, 1.5, 2.0 mm
Chiều dài tiêu chuẩn	2.5 đến 3.0 m	2.5 đến 3.0 m	Gia công theo yêu cầu công trình	Thường theo module tiêu chuẩn	2.5 đến 3.0 m	2.5 m

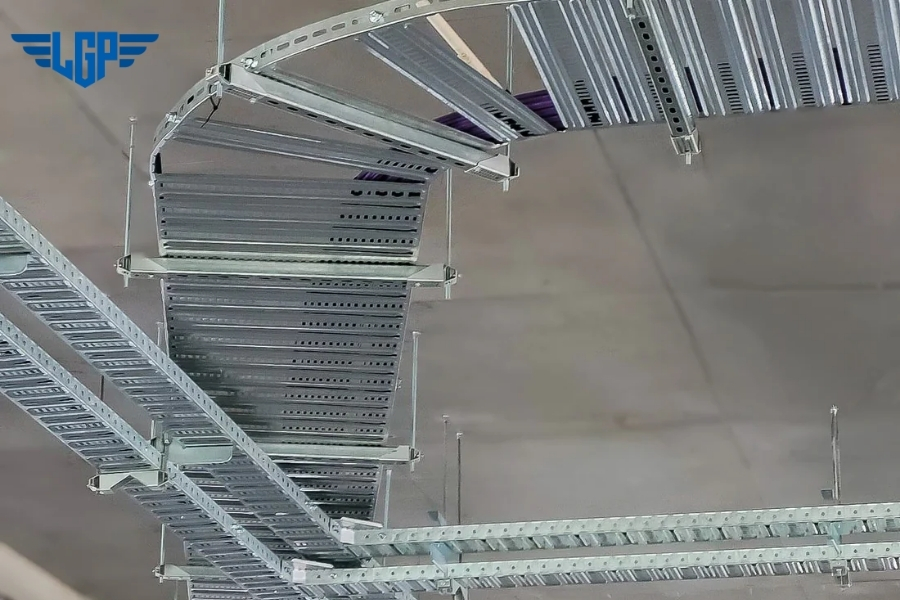

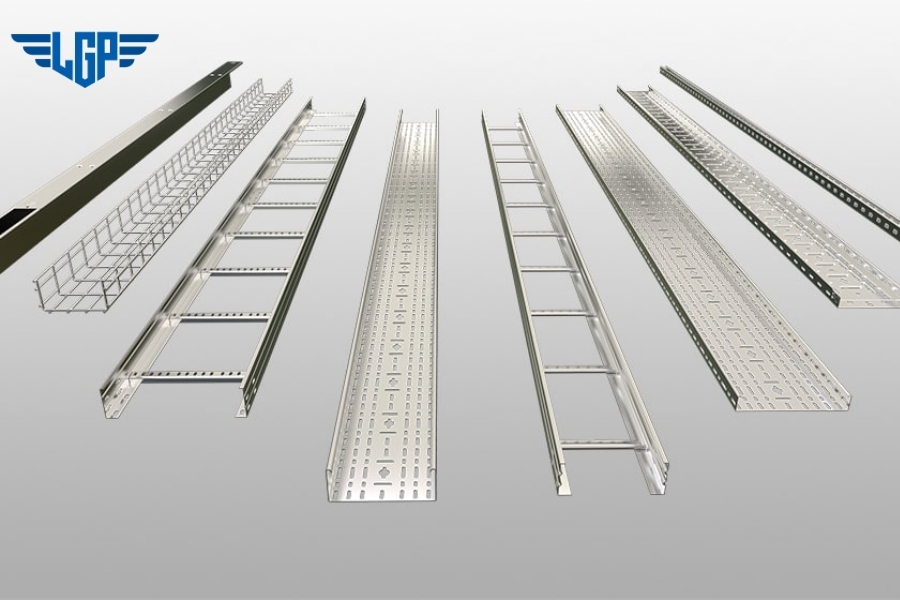

Hướng dẫn tính kích thước thang máng cáp theo tiêu chuẩn

Kích thước thang máng cáp cần được tính toán dựa trên thực tế của hệ thống nhằm tránh quá tải, hạn chế phát sinh chi phí thay thế và đảm bảo khả năng mở rộng cho công trình trong tương lai.

Khi tính toán kích thước thang máng cáp, doanh nghiệp cần dựa trên những thông tin sau:

Số lượng cáp lắp đặt: Tổng số lượng cáp là yếu tố ảnh hưởng trực tiếp đến chiều rộng máng cáp. Hệ thống càng nhiều cáp thì kích thước thang máng cáp cần càng lớn để đảm bảo bố trí gọn gàng, tản nhiệt tốt và dễ bảo trì.
Đường kính và kích thước của từng loại cáp: Mỗi loại cáp có đường kính khác nhau. Khi sử dụng cáp có kích thước lớn hoặc nhiều lớp bảo vệ, doanh nghiệp cần tính toán diện tích chiếm chỗ thực tế để lựa chọn máng cáp phù hợp, tránh tình trạng chật hoặc ép cáp.
Dự phòng mở rộng trong tương lai: Trong các dự án nhà xưởng, tòa nhà hoặc hệ thống công nghiệp, nhu cầu bổ sung cáp sau một thời gian sử dụng là rất phổ biến. Vì vậy, khi tính toán kích thước cần cộng thêm phần dự phòng để không phải thay đổi hệ thống sau này.

Hướng dẫn tính kích thước thang máng cáp theo tiêu chuẩn

Ngoài ra, toàn bộ cáp nên được lắp đặt trong một lớp và phải đảm bảo khoảng cách giữa các sợi theo nguyên tắc sau đây:

Khoảng cách giữa hai cáp nhiều lõi bằng đường kính của sợi cáp có kích thước lớn hơn.
Đối với cáp lõi đơn bố trí theo dạng tam giác, khoảng cách giữa các nhóm cáp bằng hai lần đường kính của sợi cáp lớn nhất.

Sau khi hoàn tất phương án sắp xếp, tiến hành đo tổng chiều rộng thực tế để xác định chiều rộng khay cáp ban đầu, sau đó cộng thêm phần dự phòng mở rộng.

Chiều rộng khay cáp cuối cùng = Chiều rộng ban đầu x (1 + tỷ lệ dự phòng)

Kích thước sau khi tính toán sẽ được làm tròn lên theo kích thước tiêu chuẩn gần nhất như 50, 100, 150, 200, 250, 300, 400, 500, 600, 700, 800 và 900 mm, tùy theo quy chuẩn của từng nhà sản xuất.

Cách tính này giúp hệ thống thang máng cáp vận hành ổn định, đảm bảo an toàn và đáp ứng tốt nhu cầu mở rộng trong suốt quá trình sử dụng.

>>> XEM THÊM: Biện pháp thi công thang máng cáp tiêu chuẩn – Lắp đặt an toàn

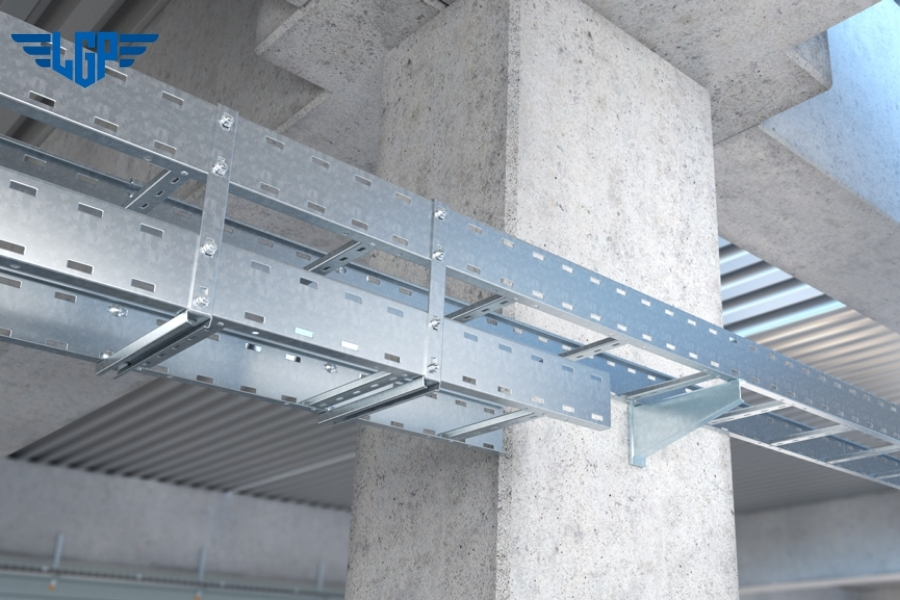

Kích thước máng cáp phổ biến nhất là loại nào?
