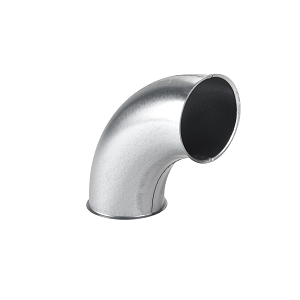

CO TRƠN UỐN – PRESSED BEND

1. Co trơn uốn là gì?

Co trơn uốn là phụ kiện đường ống được chế tạo bằng cách uốn cong tấm kim loại hoặc gia công từ vật liệu kim loại thành một đoạn ống có hướng chuyển đổi nhất định. Sản phẩm được sử dụng phổ biến trong hệ thống thông gió công nghiệp, hút bụi, hút khói và vận chuyển nguyên liệu bằng khí động lực.

Khác với co ghép múi gồm nhiều đoạn kim loại ghép lại với nhau, co trơn uốn có phần thân cong tương đối liên tục, hạn chế các mối ghép bên trong đường ống. Nhờ đó, dòng khí hoặc vật liệu được dẫn hướng ổn định hơn, giảm hiện tượng nhiễu loạn cục bộ và hạn chế vị trí tích tụ bụi tại các mối nối.

Co trơn uốn có thể được sản xuất với nhiều đường kính, góc uốn và bán kính cong khác nhau để đáp ứng yêu cầu thiết kế của từng hệ thống.

2. Cấu tạo của co trơn uốn

Co trơn uốn được cấu thành từ các bộ phận chính sau:

2.1. Thân co

Thân co là bộ phận chính, có nhiệm vụ thay đổi hướng di chuyển của dòng khí hoặc nguyên liệu trong đường ống. Thân co thường được chế tạo từ thép mạ kẽm, thép đen, thép sơn phủ hoặc inox, tùy thuộc vào môi trường làm việc.

Bề mặt bên trong được gia công tương đối nhẵn nhằm giảm lực cản dòng chảy, hạn chế bám bụi và hỗ trợ quá trình vận chuyển vật liệu.

2.2. Phần cong và bán kính uốn

Phần cong quyết định khả năng chuyển hướng của dòng khí hoặc vật liệu. Co trơn uốn có thể được sản xuất với các góc phổ biến như 30°, 45°, 60° và 90°.

Bán kính uốn là thông số quan trọng ảnh hưởng đến tổn thất áp suất và khả năng vận chuyển vật liệu. Với hệ thống vận chuyển nguyên liệu dạng hạt hoặc bột, bán kính cong lớn thường giúp giảm va đập, hạn chế mài mòn cục bộ và giảm nguy cơ tắc nghẽn. Tuy nhiên, việc lựa chọn phải phù hợp với đặc tính vật liệu, vận tốc vận chuyển và không gian lắp đặt. Thông thường chúng tôi lựa chọn R=1.5D để việc vận chuyển dòng khí là tốt nhất.

2.3. Đầu nối đường ống

Hai đầu co được thiết kế để kết nối với các đoạn ống thẳng, phụ kiện hoặc thiết bị trong hệ thống. Tùy theo yêu cầu, đầu nối có thể là dạng nối trơn, nối bích hoặc dạng có gân tăng cứng và các chi tiết liên kết chuyên dụng.

Việc lựa chọn kiểu kết nối phù hợp giúp tăng độ kín, thuận tiện cho quá trình lắp đặt, bảo trì và thay thế.

2.4. Mối nối và lớp bảo vệ bề mặt

Tùy theo phương pháp chế tạo, co có thể có đường hàn dọc hoặc các mối nối tại vị trí liên kết. Các mối nối cần được gia công chắc chắn, bảo đảm độ kín và đáp ứng áp suất làm việc của hệ thống.

Đối với môi trường ẩm, có tính ăn mòn hoặc yêu cầu vệ sinh cao, có thể sử dụng inox hoặc lớp phủ bảo vệ phù hợp. Trong hệ thống vận chuyển bụi có nguy cơ cháy nổ, vật liệu, nối đất và các biện pháp bảo vệ phải được lựa chọn theo đánh giá rủi ro của toàn hệ thống.

3. Công dụng của co trơn uốn

3.1. Sử dụng co trơn uốn trong hệ thống thông gió công nghiệp

Trong hệ thống thông gió, co trơn uốn được lắp đặt tại những vị trí cần thay đổi hướng tuyến ống dẫn khí cấp hoặc khí thải.

Sản phẩm giúp đường ống vượt qua dầm, cột, thiết bị và các chướng ngại vật trong nhà xưởng. Bề mặt bên trong tương đối nhẵn hỗ trợ giảm lực cản cục bộ so với các phụ kiện có hình dạng không phù hợp.

Co trơn uốn thường được sử dụng trong hệ thống thông gió nhà xưởng cơ khí, nhà máy sản xuất gỗ, xưởng may, nhà máy chế biến thực phẩm và các công trình HVAC công nghiệp.

3.2. Sử dụng co trơn uốn trong hệ thống hút bụi công nghiệp

Trong hệ thống hút bụi, co trơn uốn được lắp đặt trên đường ống thu gom bụi từ máy móc sản xuất đến bộ lọc bụi, cyclone hoặc thiết bị xử lý khí thải.

Sản phẩm giúp thay đổi hướng tuyến ống và bố trí mạng lưới hút bụi phù hợp với mặt bằng nhà xưởng. Thiết kế bề mặt trong tương đối nhẵn còn giúp hạn chế các vị trí gồ ghề có thể giữ lại bụi.

Đối với bụi gỗ, bụi kim loại, bụi nhựa và các loại bụi công nghiệp khác, cần lựa chọn đường kính, bán kính cong và vận tốc khí phù hợp để hạn chế lắng đọng, tắc nghẽn và mài mòn.

Lưu ý: Co trơn uốn không tự quyết định hiệu quả hút bụi. Hiệu quả tổng thể còn phụ thuộc vào lưu lượng hút, tổn thất áp suất, thiết kế chụp hút, đường kính ống và đặc tính bụi.

3.3. Sử dụng trong hệ thống vận chuyển nguyên liệu

Trong các hệ thống vận chuyển bằng khí động lực, co trơn uốn được dùng để chuyển hướng dòng khí mang theo nguyên liệu dạng bột, hạt hoặc mảnh nhỏ.

Một số ứng dụng phổ biến gồm:

• Vận chuyển mùn cưa, dăm gỗ và phoi gỗ trong ngành chế biến gỗ.
• Vận chuyển hạt nhựa và nguyên liệu dạng hạt trong ngành nhựa.
• Vận chuyển bột và nguyên liệu rời trong các dây chuyền sản xuất công nghiệp.
• Dẫn nguyên liệu từ máy sản xuất đến silo, phễu chứa hoặc thiết bị phân loại.

Trong những ứng dụng này, co cần được thiết kế theo đặc tính vật liệu. Bán kính cong phù hợp có thể giúp giảm va đập và mài mòn, nhưng một số vật liệu vẫn có thể gây xói mòn mạnh tại thành ngoài của đoạn cong. Vì vậy, cần cân nhắc sử dụng vật liệu chịu mài mòn hoặc kết cấu thay thế tại các vị trí chịu tác động lớn.

3.4. Sử dụng trong hệ thống hút khói và dẫn khí thải

Co trơn uốn còn được sử dụng để thay đổi hướng đường ống hút khói, dẫn khí thải và thu gom khí nóng trong nhà xưởng.

Với các hệ thống có nhiệt độ cao hoặc yêu cầu chống ăn mòn, cần lựa chọn vật liệu, chiều dày và kết cấu phù hợp với điều kiện vận hành. Đối với hệ thống hút khói phục vụ phòng cháy chữa cháy, phụ kiện phải đáp ứng các yêu cầu thiết kế, thử nghiệm và tiêu chuẩn áp dụng cho hệ thống đó.

4. Ưu điểm của co trơn uốn

Co trơn uốn có một số ưu điểm nổi bật:

• Bề mặt bên trong tương đối nhẵn: Giảm các vị trí gồ ghề do ghép múi, hỗ trợ dòng khí và nguyên liệu di chuyển ổn định.
• Giảm tổn thất cục bộ khi thiết kế phù hợp: Đặc biệt khi lựa chọn bán kính cong và tiết diện hợp lý.
• Hạn chế tích tụ vật liệu tại mối ghép: Có lợi cho đường ống vận chuyển bụi, bột và nguyên liệu rời.
• Đa dạng kích thước: Có thể gia công theo đường kính, góc uốn và bán kính cong theo yêu cầu.
• Dễ tích hợp vào hệ thống: Có thể kết nối với ống thẳng, quạt hút, cyclone, bộ lọc bụi và các thiết bị công nghiệp khác.

Mức độ hiệu quả thực tế phụ thuộc vào hình dạng co, phương pháp chế tạo, độ nhẵn bề mặt và điều kiện vận hành của hệ thống.

5. Các thông số cần lưu ý khi lựa chọn co trơn uốn

Khi lựa chọn co trơn uốn cho hệ thống thông gió, hút bụi hoặc vận chuyển nguyên liệu, cần xem xét các thông số sau:

Thông số	Nội dung cần xem xét
Đường kính	Phù hợp với kích thước đường ống và lưu lượng thiết kế
Góc uốn	Thường là 30°, 45°, 60° hoặc 90°
Bán kính cong	Ảnh hưởng đến tổn thất áp suất, va đập và mài mòn. Thông thường lựa chọn R=1.5D
Vật liệu chế tạo	Thép mạ kẽm, thép đen, inox hoặc vật liệu chuyên dụng
Chiều dày	Phù hợp với áp suất, độ cứng và điều kiện vận hành. thông thường lựa chọn độ dày 1.0mm
Kiểu kết nối	Nối trơn, nối bích hoặc kết nối chuyên dụng
Môi trường sử dụng	Khí sạch, bụi mịn, bụi mài mòn, khí nóng hoặc môi trường ăn mòn

6. Kết luận

Co trơn uốn là phụ kiện quan trọng trong hệ thống thông gió, hút bụi công nghiệp và vận chuyển nguyên liệu bằng khí động lực. Việc lựa chọn đúng đường kính, góc uốn, bán kính cong và vật liệu chế tạo góp phần nâng cao hiệu quả vận hành, hạn chế tổn thất áp suất và kéo dài tuổi thọ hệ thống.

Để đạt hiệu quả tốt nhất, co trơn uốn cần được lựa chọn đồng bộ với đường ống, quạt hút, bộ lọc bụi và các thiết bị liên quan, dựa trên tính toán kỹ thuật và điều kiện vận hành thực tế.
