Trong lĩnh vực xử lý khí thải công nghiệp, lọc bụi tĩnh điện được xem là bước tiến quan trọng giúp doanh nghiệp vừa đáp ứng quy chuẩn môi trường vừa tối ưu chi phí vận hành. Công nghệ này hoạt động dựa trên nguyên lý ion hóa hạt bụi bằng điện trường cao áp, cho phép tách và thu hồi đến 99% bụi mịn, khói và tạp chất trong dòng khí. Nhờ đó, hệ thống lọc bụi tĩnh điện trở thành lựa chọn ưu tiên trong các ngành sản xuất có tải lượng bụi lớn như xi măng, điện và gỗ.

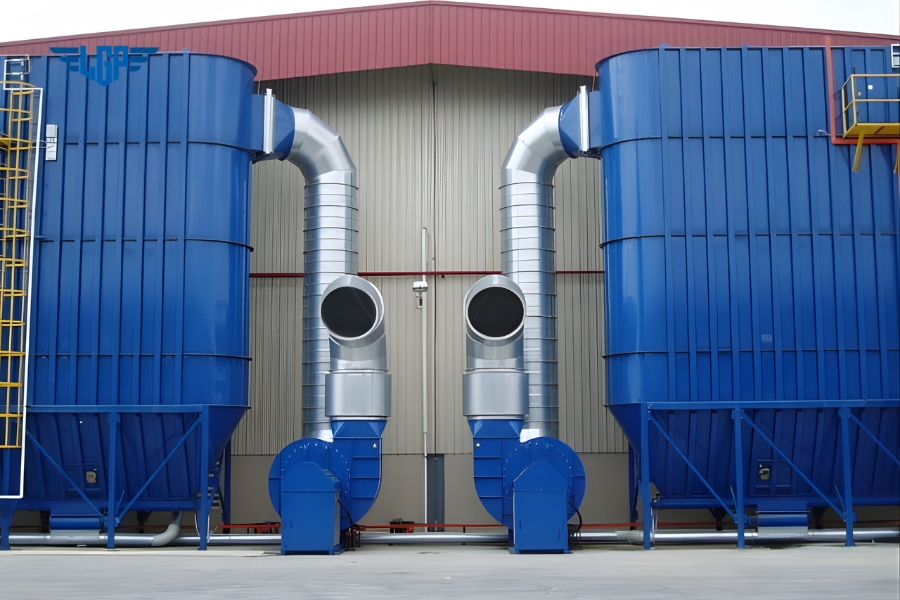

Hệ thống lọc bụi tĩnh điện ESP là gì​?

Hệ thống lọc bụi tĩnh điện ESP (Electrostatic Precipitator) là công nghệ xử lý khí thải tiên tiến, được thiết kế để tách và thu hồi bụi mịn, khói hoặc các hạt ô nhiễm có trong luồng khí công nghiệp.

Khác với các phương pháp lọc cơ học thông thường, lọc bụi tĩnh điện hoạt động dựa trên nguyên lý ion hóa. Tức là, khi dòng khí mang bụi đi qua vùng có điện trường cao, các hạt bụi sẽ bị tích điện và bị hút về bản cực trái dấu, sau đó bám lại trên bề mặt thu gom. Các hạt này sẽ được rung rũ hoặc rửa trôi định kỳ để duy trì hiệu suất lọc ổn định.

Nếu bạn đang thắc mắc bộ lọc bụi tĩnh điện là gì, có thể hiểu đơn giản rằng đây là một thiết bị không chỉ giúp giữ lại bụi trong khí thải mà còn giúp khí thải sau xử lý đạt tiêu chuẩn môi trường, góp phần giảm phát thải và bảo vệ sức khỏe con người.

Nhờ hiệu suất tách bụi cao, chi phí vận hành thấp và tuổi thọ dài, hệ thống lọc bụi tĩnh điện ESP được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất:

• Ngành xi măng: trong quá trình nghiền, nung clinker và đóng bao, lượng bụi phát sinh rất lớn. ESP giúp thu hồi tới 99% bụi mịn, giảm ô nhiễm và tái sử dụng vật liệu thu được.
• Ngành điện: tại các nhà máy nhiệt điện than, ESP đóng vai trò quan trọng trong việc loại bỏ tro bay trước khi khí thải ra ống khói, đảm bảo khí thải đạt tiêu chuẩn phát thải.
• Ngành gỗ: trong các xưởng cưa, sản xuất ván ép hay MDF, hệ thống lọc bụi tĩnh điện giúp kiểm soát bụi gỗ mịn, hạn chế nguy cơ cháy nổ và bảo vệ môi trường làm việc.

Ngoài ra, ESP còn được ứng dụng trong luyện kim, hóa chất, sản xuất giấy, thực phẩm và xử lý rác thải, nơi cần kiểm soát nghiêm ngặt lượng bụi và khí thải độc hại.

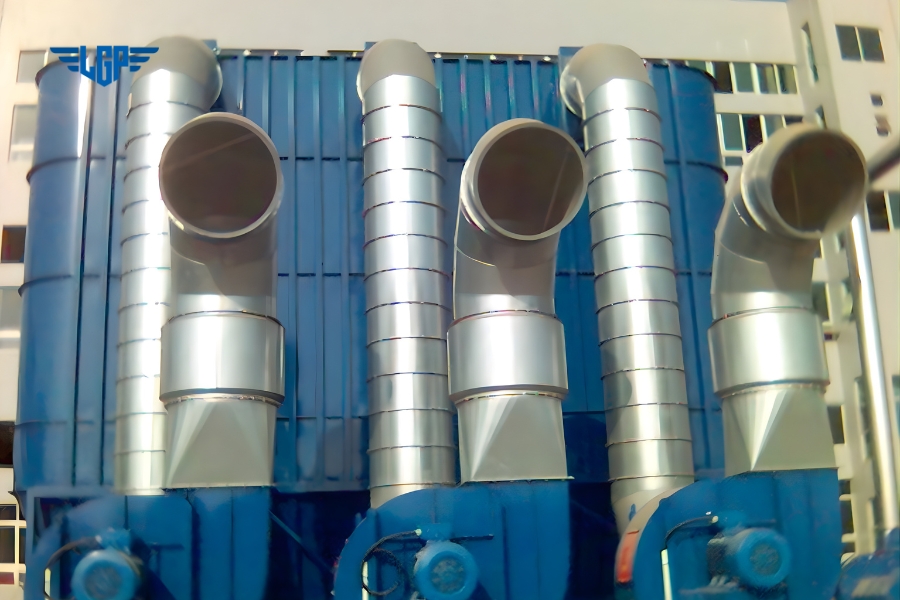

Cấu tạo của lọc bụi tĩnh điện?

Muốn hiểu rõ nguyên lý hoạt động và khả năng lọc bụi vượt trội, việc nắm được cấu tạo của lọc bụi tĩnh điện là rất quan trọng. Một hệ thống lọc bụi tĩnh điện ESP hoàn chỉnh thường gồm nhiều bộ phận cơ khí và điện tử được thiết kế đồng bộ, giúp đảm bảo hiệu suất lọc cao, vận hành ổn định và tuổi thọ lâu dài.

Hệ thống có cấu tạo cơ bản sau:

1. Buồng lọc và vỏ thiết bị

Vỏ ngoài của hệ thống được chế tạo bằng thép chịu nhiệt, kết cấu kín để ngăn rò rỉ khí. Bên trong là buồng lọc, nơi diễn ra quá trình ion hóa và thu gom bụi. Thiết kế buồng lọc dựa trên bản vẽ lọc bụi tĩnh điện giúp đảm bảo hướng dòng khí di chuyển đều, tránh hiện tượng dòng xoáy làm giảm hiệu suất lọc.

2. Hệ thống điện cực

Gồm hai nhóm chính là điện cực phóng và điện cực thu:

• Điện cực phóng là các dây thép nhỏ hoặc thanh kim loại có gai, mang điện áp cao để tạo ra vùng ion hóa mạnh.
• Điện cực thu là các tấm kim loại phẳng hoặc sóng, đóng vai trò bề mặt thu gom các hạt bụi tích điện.

Sự bố trí so le giữa hai điện cực này là yếu tố then chốt giúp tăng diện tích tiếp xúc và tối ưu hiệu suất lọc.

3. Nguồn điện cao áp và tủ điều khiển

Nguồn điện cao áp cung cấp dòng điện một chiều (từ 50 – 100 kV) giúp tạo điện trường mạnh trong buồng lọc. Hệ thống này được điều khiển thông qua tủ PLC, có khả năng giám sát, điều chỉnh điện áp, dòng điện, chu kỳ rung bụi và cảnh báo khi có sự cố, giúp hệ thống vận hành an toàn và tự động hóa cao.

4. Cơ cấu rung rũ bụi

Sau một thời gian vận hành, các hạt bụi bám dày lên tấm điện cực. Hệ thống sẽ kích hoạt cơ cấu rung tự động bằng búa gõ hoặc mô tơ xoay trục, khiến bụi rơi xuống phễu chứa bên dưới. Cơ cấu này giúp duy trì hiệu suất lọc ổn định trong suốt quá trình hoạt động.

5. Phễu thu và hệ thống xả bụi

Bụi sau khi rũ sẽ được thu vào phễu chứa đặt ở đáy thiết bị, sau đó xả ra ngoài bằng vít tải hoặc van xả tự động. Thiết kế phễu kín giúp tránh bụi bay ngược lên buồng lọc, đảm bảo môi trường làm việc luôn sạch sẽ.

6. Hệ thống phân phối khí vào và ra

Phía đầu vào có bộ phân phối khí giúp luồng khí mang bụi được trải đều trước khi đi qua vùng điện trường. Phía đầu ra được lắp tấm chắn hoặc lưới lọc thứ cấp để đảm bảo khí thải trước khi ra môi trường đã đạt chuẩn an toàn.

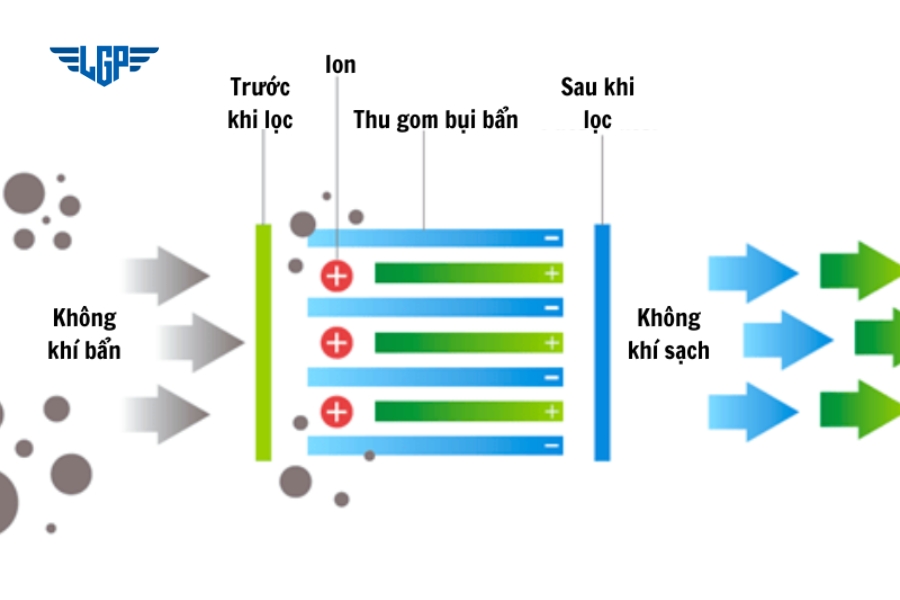

Nguyên lý hoạt động của lọc bụi tĩnh điện​ là gì?

Đằng sau hiệu suất lọc bụi lên đến 99% của hệ thống ESP là một cơ chế tách bụi rất đặc biệt. Thay vì dùng lực ly tâm hay màng lọc như các công nghệ thông thường, ESP ứng dụng điện trường cao áp để bắt và giữ lại các hạt bụi li ti trong dòng khí thải. Chính nhờ đó, thiết bị này trở thành giải pháp xử lý khí thải tối ưu cho những ngành có nồng độ bụi cao.

Cụ thể, nguyên lý lọc bụi tĩnh điện vận hành như sau:

• Dẫn khí thải vào buồng lọc

Dòng khí chứa bụi được quạt hút dẫn vào buồng lọc thông qua ống dẫn khí. Tại đây, tốc độ và hướng dòng khí được điều chỉnh đều nhờ hệ thống phân phối khí, giúp khí đi qua vùng điện trường một cách ổn định và hiệu quả.

• Ion hóa các hạt bụi trong dòng khí

Bên trong buồng lọc, các điện cực phóng mang điện âm được cấp điện áp cao từ 50 – 100 kV, tạo ra một trường điện mạnh. Dưới tác động của điện trường này, không khí bị ion hóa, các hạt bụi trung tính trong dòng khí va chạm với electron và trở thành các ion mang điện tích âm.

• Thu gom bụi bằng điện cực thu

Sau khi mang điện tích, các hạt bụi bị hút mạnh về phía các tấm điện cực thu mang điện tích dương. Tại đây, chúng bám chặt vào bề mặt kim loại, hình thành lớp bụi mịn bao phủ. Quá trình này diễn ra liên tục, giúp loại bỏ gần như toàn bộ hạt bụi trong khí thải trước khi ra môi trường.

• Rũ bụi và thu hồi bụi đã tách

Khi lớp bụi trên các tấm điện cực dày lên, hệ thống sẽ tự động kích hoạt cơ cấu rung rũ bụi bằng mô tơ hoặc búa gõ. Dưới tác động rung, bụi tách khỏi bề mặt và rơi xuống phễu thu ở đáy buồng lọc, sau đó được đưa đến bộ phận chứa hoặc tái sử dụng.

Toàn bộ quy trình được giám sát và điều chỉnh tự động thông qua tủ điều khiển PLC, đảm bảo hệ thống lọc bụi tĩnh điện ESP vận hành ổn định, an toàn và duy trì hiệu suất lọc cao trong thời gian dài.

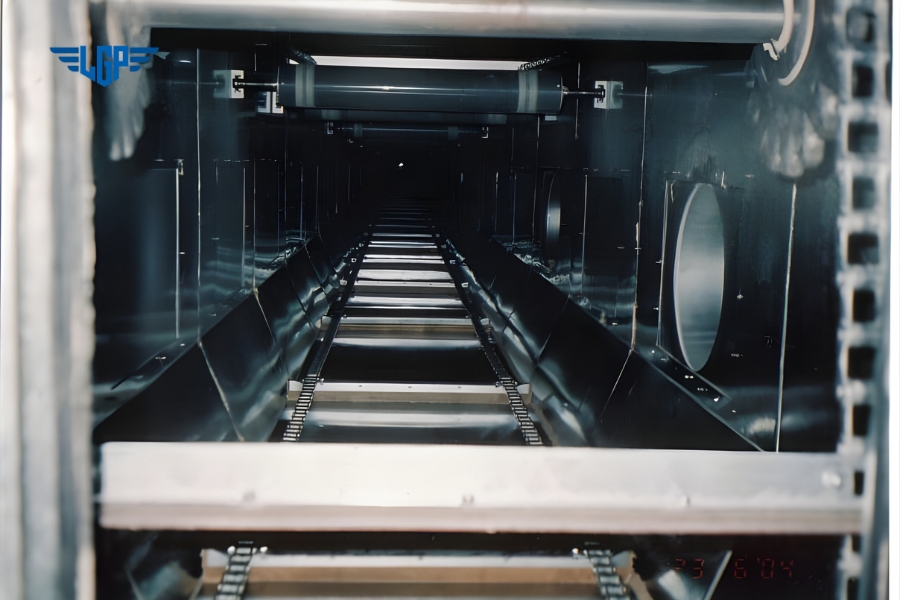

Hệ thống lọc bụi tĩnh điện có mấy loại?

Tùy theo tính chất bụi, độ ẩm và yêu cầu xử lý khí thải của từng ngành, hệ thống lọc bụi tĩnh điện được thiết kế với nhiều dạng khác nhau. Mỗi loại có cấu tạo và nguyên lý hoạt động riêng, nhằm đảm bảo hiệu suất thu bụi tối ưu và phù hợp nhất với điều kiện vận hành. Dưới đây là các loại lọc bụi tĩnh điện phổ biến hiện nay:

Lọc bũi tĩnh điện dạng tấm

Đây là loại bộ lọc bụi tĩnh điện có cấu tạo đơn giản, gồm các tấm cực âm và cực dương đặt song song nhau. Khi luồng khí chứa bụi đi qua, các hạt bụi sẽ bị ion hóa và hút chặt vào bề mặt tấm kim loại thu bụi.

Thiết bị này có khả năng xử lý hiệu quả các hạt bụi khô, bụi mịn trong các nhà máy xi măng, luyện kim hoặc chế biến gỗ. Ngoài hiệu quả lọc cao, dạng tấm còn dễ vệ sinh, bảo trì và tuổi thọ sử dụng lâu dài.

Lọc bũi tĩnh điện khô

Lọc bụi tĩnh điện khô là dạng phổ biến nhất hiện nay. Bụi sau khi được ion hóa sẽ bám lên bản cực thu và được rung rũ rơi xuống phễu chứa bụi.

Loại này phù hợp với môi trường khí thải khô, có nồng độ bụi cao như trong nhà máy xi măng, nhiệt điện than, luyện kim hay sản xuất vật liệu xây dựng. Ưu điểm của hệ thống lọc bụi tĩnh điện khô là xử lý được lượng khí lớn, hiệu suất thu bụi cao và vận hành ổn định trong thời gian dài.

Lọc bụi tĩnh điện ướt

Khác với loại khô, lọc bụi tĩnh điện ướt được trang bị hệ thống phun nước liên tục để rửa sạch bụi bám trên điện cực. Điều này giúp ngăn chặn hiện tượng đóng cặn và tăng tuổi thọ thiết bị.

Phù hợp với khí thải chứa bụi ẩm, dính hoặc có thành phần dầu như trong ngành hóa chất, lọc dầu, sơn tĩnh điện và xử lý khí thải lò hơi công nghiệp. Ngoài ra, loại ướt còn có khả năng khử mùi và giảm khí axit trong dòng khí.

Lọc bụi tĩnh điện hình ống

Lọc bụi tĩnh điện hình ống (Tubular ESP) có cấu tạo gồm nhiều ống tròn hoặc lục giác đặt song song nhau, bên trong có dây điện cực trung tâm. Khí thải được dẫn đi qua các ống này, bụi bị ion hóa và bám vào thành ống, sau đó được rửa sạch hoặc thu hồi định kỳ.

Nhờ thiết kế dạng ống kín, thiết bị này hoạt động ổn định ngay cả với áp suất khí cao, thường được dùng trong các nhà máy điện, lò hơi, hoặc dây chuyền xử lý khí thải công nghiệp quy mô lớn.

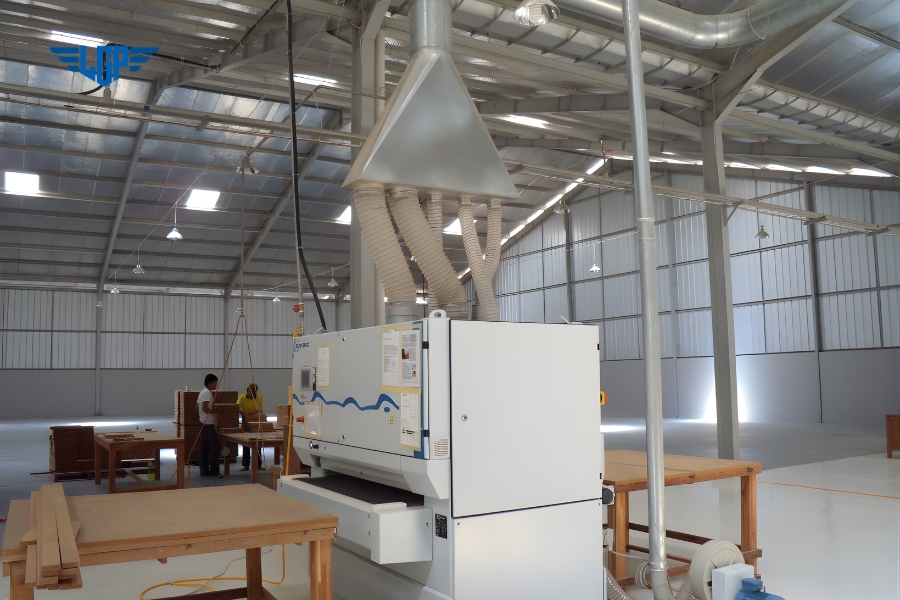

Ưu điểm của lọc bụi tĩnh điện ESP

Với khả năng xử lý bụi vượt trội và vận hành ổn định trong môi trường công nghiệp khắc nghiệt, hệ thống lọc bụi tĩnh điện ESP được xem là một trong những công nghệ lọc khí thải hiệu quả nhất hiện nay. Không chỉ giúp doanh nghiệp tuân thủ quy chuẩn môi trường, thiết bị này còn mang lại nhiều lợi ích kinh tế lâu dài.

• Hiệu suất lọc bụi cực cao

Hệ thống lọc bụi tĩnh điện ESP có thể loại bỏ đến 99% các hạt bụi có kích thước siêu mịn, bao gồm cả khói, tro và hơi dầu. Nhờ sử dụng điện trường mạnh để ion hóa và thu giữ hạt bụi, ESP đảm bảo khí thải sau xử lý đạt tiêu chuẩn an toàn trước khi thải ra môi trường.

• Xử lý linh hoạt nhiều loại khí thải

Từ bụi khô trong ngành xi măng, thép đến khí thải ẩm chứa hơi dầu, sơn hay hóa chất thì lọc bụi tĩnh điện ESP đều có thể xử lý hiệu quả. Chính vì vậy, công nghệ này được ứng dụng rộng rãi trong các nhà máy nhiệt điện, hóa chất, luyện kim, sản xuất vật liệu xây dựng và cả các khu chế biến gỗ

• Tiết kiệm năng lượng và chi phí vận hành

So với các hệ thống lọc truyền thống, ESP tiêu thụ ít điện năng hơn do không cần dòng khí lớn để lọc. Ngoài ra, thiết bị không dùng vật liệu lọc tiêu hao, giúp giảm đáng kể chi phí thay thế và bảo trì trong suốt vòng đời sử dụng.

• Hoạt động ổn định, tuổi thọ cao

Cấu tạo của hệ thống lọc bụi tĩnh điện ESP đơn giản, ít chi tiết chuyển động nên ít xảy ra hỏng hóc. Các tấm cực được chế tạo từ vật liệu chịu nhiệt và chống ăn mòn, giúp thiết bị vận hành ổn định trong thời gian dài ngay cả khi xử lý khí thải ở nhiệt độ cao.

• Thân thiện với môi trường và an toàn cho sức khỏe

ESP không sử dụng hóa chất trong quá trình lọc, không phát sinh chất thải thứ cấp, giúp giảm thiểu ô nhiễm thứ phát. Bằng việc giữ lại gần như toàn bộ bụi và khói trong khí thải, hệ thống góp phần bảo vệ sức khỏe người lao động và giảm tác động xấu đến môi trường xung quanh.

Chi phí lắp đặt hệ thống lọc bụi tĩnh điện EPS là bao nhiêu?

Giá hệ thống lọc bụi tĩnh điện ESP phụ thuộc vào nhiều yếu tố như công suất, kích thước buồng lọc, loại bụi cần xử lý, môi trường làm việc và yêu cầu kỹ thuật cụ thể của từng nhà máy. Do đó, mỗi dự án sẽ có mức đầu tư khác nhau để đảm bảo đạt được hiệu suất lọc tối ưu nhất.

Phân khúc công suất & ứng dụng	A. Chi phí thiết bị lõi (VNĐ) – Dòng tiêu chuẩn	B. Dự toán chi phí trọn gói (VNĐ) – Gói Tiêu Chuẩn	C. Chi phí thiết bị lõi (VNĐ) – Dòng Tự Động	D. Dự toán chi phí trọn gói (VNĐ) – Gói Tự Động
Cấp 1: 4.000 – 8.000 m³/h Bếp công nghiệp, nhà hàng, máy khắc laser, xưởng gia công nhỏ.	30 – 95 triệu	50 – 150 triệu	90 – 200 triệu	140 – 310 triệu
Cấp 2: 10.000 – 20.000 m³/h Xưởng gỗ, xưởng cơ khí, nhà máy dệt may, thực phẩm (quy mô vừa).	100 – 225 triệu	155 – 350 triệu	250 – 500 triệu	385 – 770 triệu
Cấp 3: 25.000 – 40.000 m³/h Nhà máy xi măng, lò hơi công nghiệp, nhà máy sản xuất (quy mô lớn).	270 – 500 triệu	415 – 770 triệu	600 – 900 triệu	920 – 1.400 triệu
Cấp 4: > 50.000 m³/h Nhà máy nhiệt điện, nhà máy luyện kim, dây chuyền công nghiệp nặng.	Từ 550 triệu	Từ 850 triệu	Từ 1 tỷ	Từ 1,5 tỷ

Lưu ý: Mức giá trên chỉ mang tính tham khảo, có thể thay đổi tùy theo quy mô hệ thống và yêu cầu kỹ thuật cụ thể.

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp lọc bụi tĩnh điện ESP phù hợp, hãy liên hệ LGP để được đội ngũ kỹ sư tư vấn chi tiết, khảo sát tận nơi và báo giá chính xác nhất cho từng hạng mục.

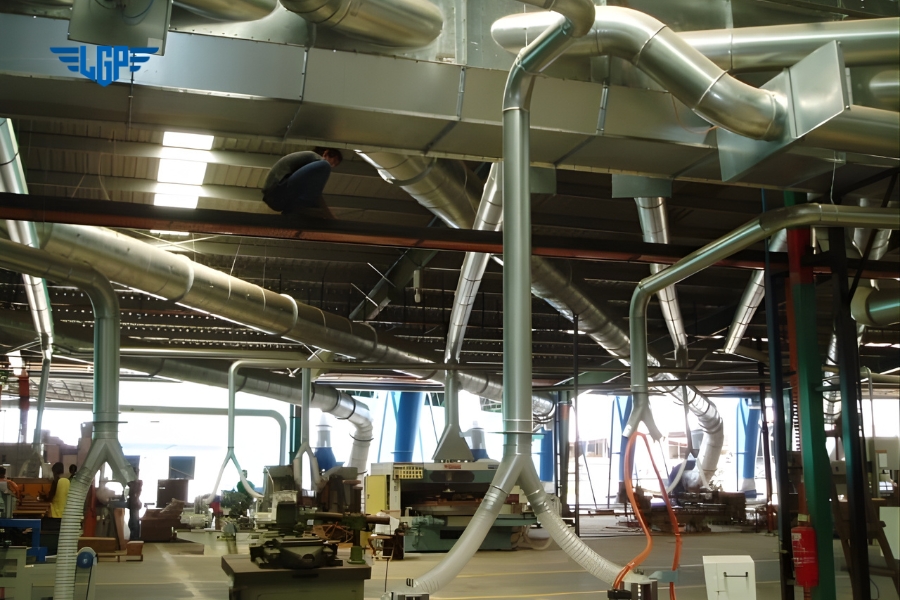

Lê Gia Phát – Đơn vị thi công lắp đặt đặt hệ thống lọc bụi EPS uy tín chuyên nghiệp

Trong bối cảnh các tiêu chuẩn về môi trường ngày càng khắt khe, việc đầu tư hệ thống lọc bụi tĩnh điện ESP không chỉ giúp doanh nghiệp đáp ứng quy định pháp lý mà còn nâng cao hình ảnh và hiệu suất sản xuất. Hiểu rõ điều đó, Lê Gia Phát (LGP) đã trở thành đơn vị uy tín hàng đầu trong lĩnh vực tư vấn, thiết kế và thi công hệ thống lọc bụi ESP cho nhiều ngành công nghiệp tại Việt Nam.

Với năng lực kỹ thuật vững vàng cùng kinh nghiệm thực tế phong phú, LGP mang đến giải pháp lọc bụi hiệu quả, vận hành ổn định và tối ưu chi phí, phù hợp với từng đặc thù sản xuất và không gian nhà xưởng.

Lý do để lựa chọn LGP chính là:

• Kinh nghiệm thực chiến: Đã triển khai nhiều dự án lắp đặt hệ thống hút bụi cho nhiều nhà máy, xưởng sản xuất trên toàn quốc.
• Đội ngũ kỹ sư chuyên nghiệp: Am hiểu nguyên lý lọc bụi tĩnh điện và quy trình vận hành an toàn, đảm bảo hiệu suất cao.
• Giải pháp trọn gói: Bao gồm khảo sát, thiết kế, chế tạo, lắp đặt và bảo trì hệ thống theo tiêu chuẩn kỹ thuật nghiêm ngặt.
• Cam kết chất lượng: Tất cả thiết bị và linh kiện đều đạt chuẩn, hệ thống được kiểm định kỹ lưỡng trước khi bàn giao.

Kết

Với những ưu điểm nổi bật về hiệu suất, độ bền và chi phí vận hành thấp, hệ thống lọc bụi tĩnh điện ESP đang trở thành lựa chọn hàng đầu cho doanh nghiệp cần xử lý khí thải công nghiệp đạt chuẩn. Để đảm bảo thiết bị vận hành ổn định, đạt hiệu quả lọc tối đa, việc lựa chọn đơn vị thi công uy tín là yếu tố then chốt.

Nếu bạn đang tìm kiếm đơn vị thiết kế và lắp đặt hệ thống lọc bụi tĩnh điện uy tín, Công ty Lê Gia Phát (LGP) chính là đối tác đáng tin cậy. Với đội ngũ kỹ sư chuyên môn cao và kinh nghiệm triển khai hàng trăm dự án công nghiệp, LGP cam kết mang đến giải pháp lọc bụi tĩnh điện ESP tối ưu, tiết kiệm và đáp ứng mọi tiêu chuẩn môi trường hiện hành.
