Mặt bích tròn mạ kẽm

Giới thiệu sản phẩm

Trong hệ thống hút bụi và thông gió công nghiệp, việc lựa chọn phụ kiện nối ống chuẩn xác quyết định trực tiếp đến hiệu suất và độ bền của toàn bộ tuyến ống. Mặt bích tròn mạ kẽm được sản xuất theo tiêu chuẩn châu Âu, là sản phẩm lý tưởng để kết nối ống gió tròn, co cút, nhánh chia, ống tiêu âm, van hoặc quạt công nghiệp.

Sản phẩm được chế tạo từ thép mạ kẽm nhúng nóng, có độ bền cơ học cao, chống ăn mòn tốt, và tương thích hoàn toàn với các phụ kiện trong hệ thống ống gió JKF. Dải kích thước đa dạng từ Ø80 mm đến Ø1250 mm, đáp ứng linh hoạt mọi nhu cầu của nhà xưởng và dự án thực tế.

Ưu điểm nổi bật

Mặt bích tròn có nhiều ưu điểm nhờ đó được rất nhiều khách hàng, doanh nghiệp lựa chọn để lắp đặt kết nối hệ thống ống gió hút bụi.

• Tạo liên kết cơ khí bền vững: mặt bích giúp ghép nhanh các đoạn ống tròn, co cút, nhánh chia, ống tiêu âm… bằng bu lông – đai ốc để tháo lắp/bảo trì thuận tiện, không phải hàn cố định.
• Đảm bảo độ kín và hiệu suất hệ thống: kết hợp gioăng đệm đúng quy cách giúp giảm rò rỉ, giữ áp/luồng gió, từ đó ổn định áp suất – lưu lượng và giảm tổn thất năng lượng.
• Tăng linh hoạt mở rộng/di dời: kết cấu bắt bu lông giúp thay đổi thiết bị (ví dụ nâng cấp quạt, thêm nhánh hút, thêm ống tiêu âm) mà ít ảnh hưởng đường ống còn lại.
• Tương thích hoàn hảo: chuẩn kích thước đồng bộ với ống gió tròn mạ kẽm, ống xoắn, co ghép mí, co dập trơn, nhánh chia 30°/45° và ống tiêu âm.

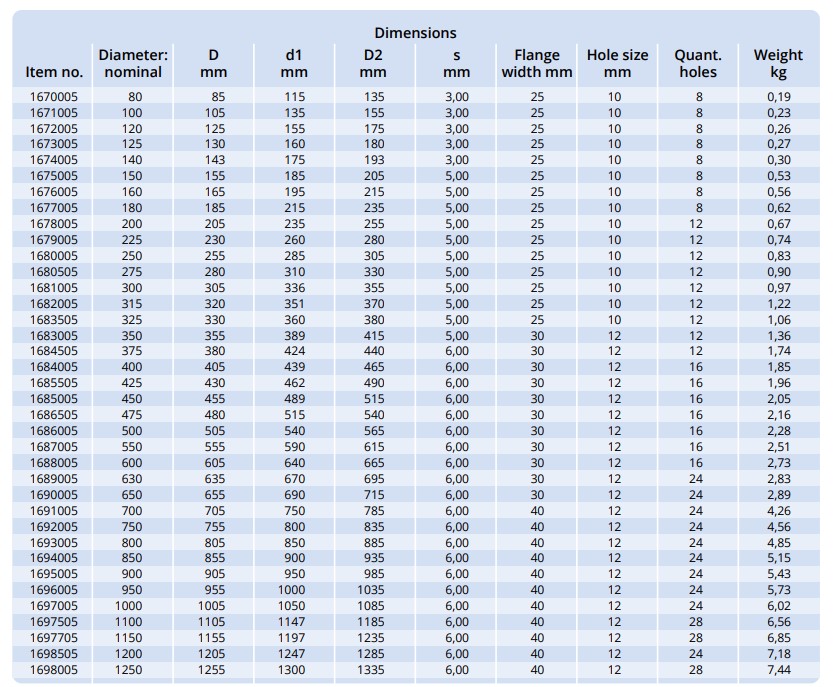

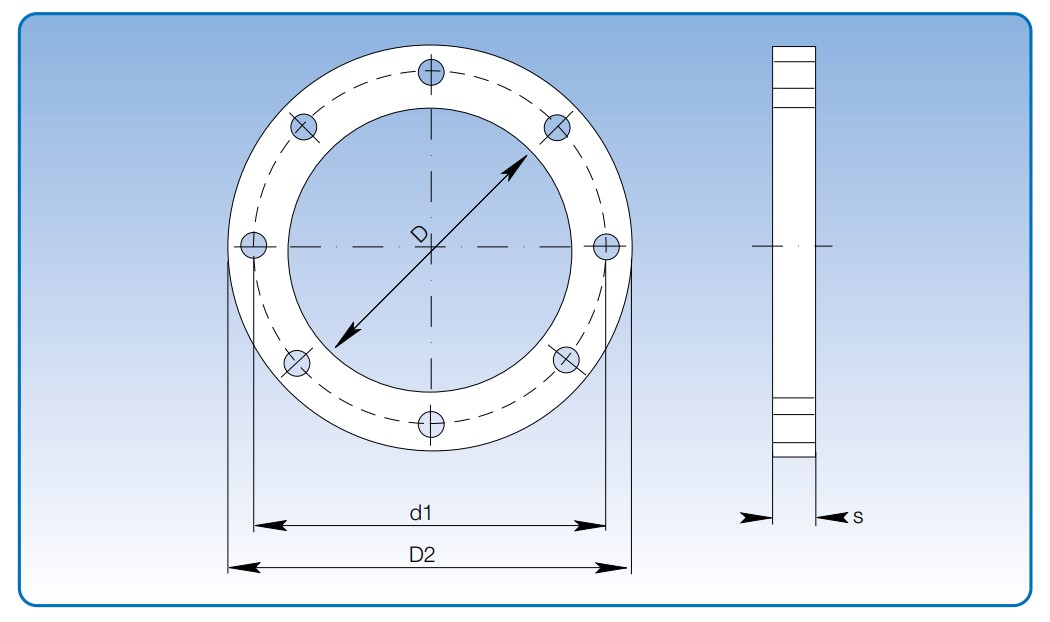

Thông số và kích thước

Mặt bích tròng được Lê Gia Phát phân phối với đa dạng kích thước từ Ø80 đến Ø1250 mm.

• Độ dày vành bích: từ 3 mm đến 6 mm tùy theo đường kính.
• Số lỗ bulông: thay đổi từ 8 – 28 lỗ, đảm bảo lực siết đồng đều ở mọi kích thước.
• Đường kính lỗ: Ø10 mm và Ø12 mm, phù hợp bulông M8 – M12.
• Khối lượng: dao động từ 0,19 kg (Ø80 mm) đến hơn 7 kg (Ø1250 mm).

Ứng dụng thực tế

Mặt bích tròn mạ kẽm thường được sử dụng để kết nối các điểm quan trọng trong hệ thống hút bụi:

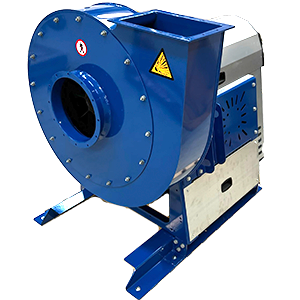

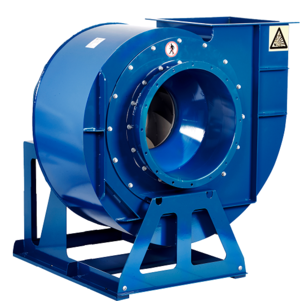

• Trạm quạt và lọc bụi: gắn quạt ly tâm JK-MTD, JK-D, T-300KT với ống góp và ống tiêu âm.
• Đường ống chính – nhánh phụ: kết nối tại vị trí chia nhánh 30°/45°, lắp thêm van điều chỉnh lưu lượng.
• Liên kết với thiết bị sản xuất: nối cyclone, filter house, cửa kiểm tra, hoặc máy gia công gỗ/kim loại.

Hướng dẫn lựa chọn mặt bích phù hợp

Để chọn đúng loại bích, khách hàng nên lưu ý các yếu tố sau:

• Kích thước đường ống (D): chọn bích có đường kính trùng khớp với ống gió hoặc thiết bị.
• Độ dày vành bích: với ống nhỏ (< Ø150 mm), bạn chỉ cần chọn loại 3 mm là đủ; với ống lớn (> Ø350 mm), nên chọn độ dày vành từ 5–6 mm để tăng độ cứng.
• Số lỗ bulông: đảm bảo số lỗ khớp nhau giữa hai mặt bích. Ống lớn thường dùng nhiều lỗ hơn để siết đều lực.
• Môi trường làm việc: nếu môi trường nhiều ẩm, hóa chất, nên cân nhắc đặt hàng bích sơn phủ hoặc inox.
• Phụ kiện đi kèm: đừng quên chuẩn bị bulông, đai ốc và gioăng cao su để đảm bảo độ kín khi lắp đặt.

FAQ – Các câu hỏi thường gặp về mặt bích tròn mạ kẽm

Mặt bích tròn JKF có dùng được cho hệ thống hút bụi áp suất cao không?
Có. Bích được chế tạo từ thép dày 3–6 mm, số lỗ bulông phân bổ đều, đảm bảo chịu được áp suất hút – thổi cao mà không bị biến dạng, đặc biệt khi lắp gần quạt công nghiệp.

Có cần dùng gioăng khi lắp bích hay không?
Khuyến nghị nên dùng gioăng cao su EPDM dày 3–5 mm. Gioăng giúp tăng độ kín khít, giảm rò rỉ và hạn chế rung ồn tại mối nối, nhất là ở đường ống lớn.

Bao lâu thì cần kiểm tra và bảo dưỡng mối nối bích?
Tùy tần suất vận hành, thường nên kiểm tra định kỳ 6 tháng/lần. Cần siết lại bulông và thay gioăng nếu có dấu hiệu rò rỉ hoặc bulông bị lỏng.
