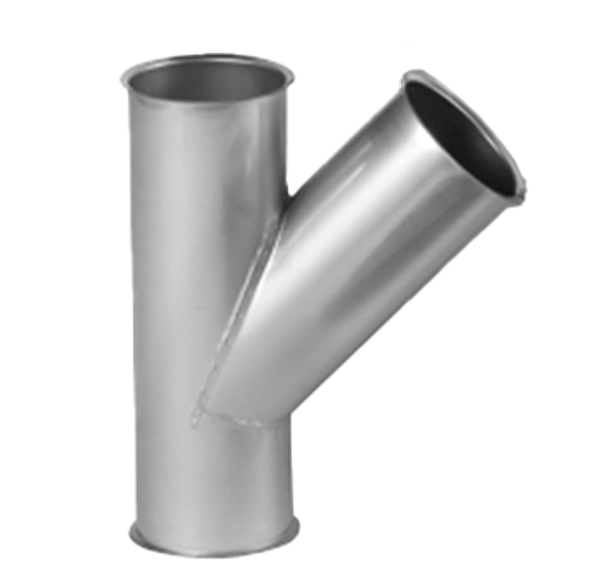

Nhánh chia góc 45° mạ kẽm

Giới thiệu sản phẩm

Trong các hệ thống ống gió và hút bụi công nghiệp, việc chia nhánh đường ống sao cho dòng khí phân bổ hợp lý, hạn chế xoáy và giảm tổn thất áp là yếu tố cực kỳ quan trọng. Nhánh chia góc 45° mạ kẽm được thiết kế chuyên dụng để đáp ứng yêu cầu này. Với góc rẽ 45°, sản phẩm mang lại khả năng dẫn dòng êm hơn so với tê 90°, nhờ đó hệ thống vận hành ổn định, tiết kiệm điện năng và giảm tiếng ồn.

Sản phẩm được gia công từ tôn mạ kẽm tiêu chuẩn dày 0,90 mm, đảm bảo độ bền cơ học và khả năng chống ăn mòn trong môi trường nhà xưởng. Dải kích thước rộng từ Ø80–Ø1000 mm giúp dễ dàng kết nối với các loại ống tròn mạ kẽm trong hệ thống.

Ưu điểm nổi bật

Để khách hàng dễ hình dung, dưới đây là những lợi ích thiết thực khi sử dụng nhánh chia góc 45° mạ kẽm trong hệ thống:

• Dẫn khí mượt mà: Góc 45° giúp dòng khí đi qua nhánh rẽ ổn định, tránh xoáy gió và giảm hao tổn áp suất so với tê 90°.
• Thiết kế nhánh giữa: Nhánh được bố trí tại trung tâm ống chính, đảm bảo dòng khí phân bổ cân bằng và dễ tính toán trong thiết kế hệ thống.
• Kích thước chuẩn hóa: Chiều dài thân (L1) được tiêu chuẩn hóa theo từng đường kính A (=C), dễ dàng tra cứu, tính toán và bố trí layout.
• Tùy chọn lắp bích: Có thể đặt thêm bích rời (f.b.m.fl) khi cần tháo lắp thường xuyên. Khi đó, L1 được cộng thêm 100 mm.
• Vật liệu bền chắc: Tôn mạ kẽm chất lượng cao, vừa đảm bảo tính kinh tế vừa đáp ứng độ bền và độ kín khí lâu dài.

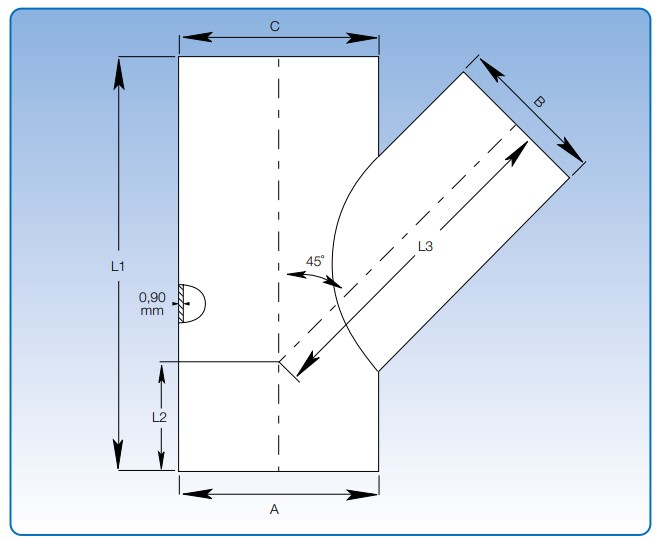

Thông số kích thước cơ bản

• Đường kính A = C (ống chính): Ø80–Ø1000 mm
• Đường kính B (ống nhánh): Tùy chọn theo nhu cầu, điều kiện: A ≥ B

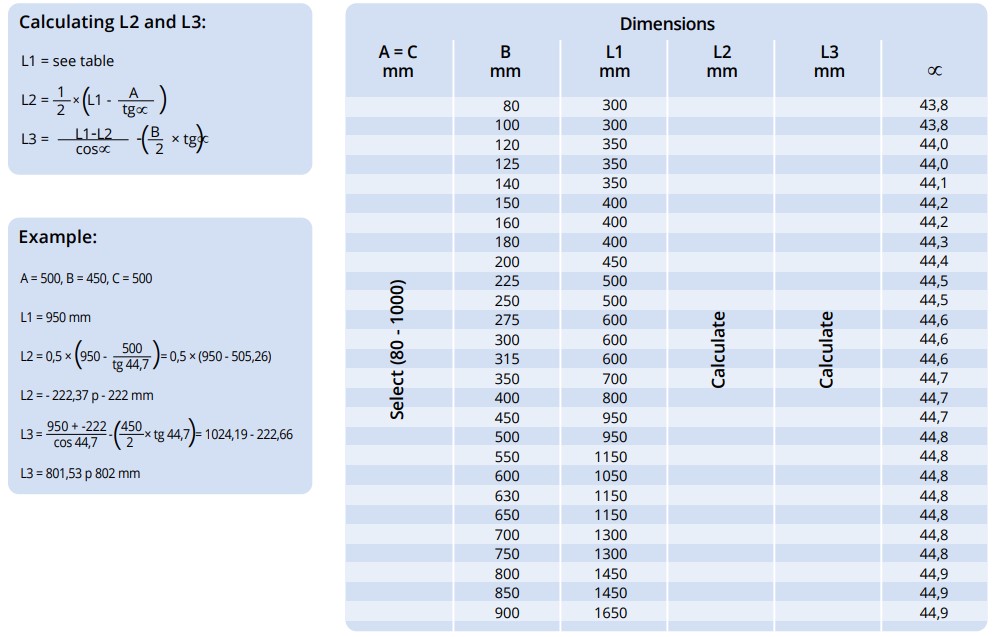

• Chiều dài L1: Tra theo bảng tiêu chuẩn (theo A = C)
• Chiều dài L2, L3: Tính theo công thức kỹ thuật từ datasheet
• Vật liệu: Tôn mạ kẽm, dày 0,90 mm
• Tùy chọn: Bích rời (f.b.m.fl)

Ứng dụng thực tế

Nhánh chia góc 45° mạ kẽm được ứng dụng linh hoạt trong nhiều hệ thống:

• Hệ thống hút bụi xưởng gỗ, kim loại, giấy: dẫn khí từ tuyến chính đến từng máy gia công, giảm nguy cơ bụi bám đọng.
• Hệ thống thông gió công nghiệp: phân nhánh hút/cấp gió đến nhiều khu vực phụ, giúp tiết kiệm năng lượng.
• Kết nối với quạt và lọc bụi: gom nhánh về tuyến chính trước cửa hút quạt hoặc bộ lọc túi vải để giảm xoáy khí.

FAQ – Câu hỏi thường gặp về Nhánh chia góc 45° mạ kẽm

1. Khi nào nên chọn nhánh 45° thay vì các loại nhánh chia 30° hoặc 90°?
Nhánh 45° phù hợp trong trường hợp hệ thống yêu cầu sự cân bằng giữa hiệu suất dòng khí và không gian lắp đặt. So với nhánh chia góc 30°, nhánh 45° tiết kiệm không gian hơn nhưng vẫn giảm xoáy khí tốt. So với tê 90°, nó hạn chế tiếng ồn và hao tổn áp suất, thích hợp cho cả hệ thống hút bụi và thông gió.

2. Sản phẩm này có thể sử dụng trong môi trường nhiều bụi mịn hoặc bụi dễ cháy nổ không?
Có, nhưng cần phối hợp cùng các giải pháp chuyên dụng: hệ thống lọc bụi, van chống cháy nổ, motor Eex hoặc thiết bị giám sát tia lửa. Lê Gia Phát sẽ tư vấn giải pháp tổng thể để nhánh 45° hoạt động an toàn trong môi trường có nguy cơ cao.

3. Khi lắp đặt nhánh chia 45°, cần lưu ý gì để hạn chế rung và ồn?
Ngoài việc chọn đúng đường kính, nên bố trí thêm ống tiêu âm, giá treo giảm chấn và giữ cho các mối nối kín khít. Với hệ thống công suất lớn, có thể bổ sung cao su chống rung tại các điểm treo.

4. Nhánh chia 45° có thể kết hợp với những phụ kiện nào trong hệ thống?
Sản phẩm thường được lắp cùng co ống gió, tê ống tròn, ống tiêu âm, van gió, ống tròn mạ kẽm và các dòng quạt hút bụi công nghiệp. Việc kết hợp đồng bộ giúp hệ thống đạt hiệu suất cao nhất.
