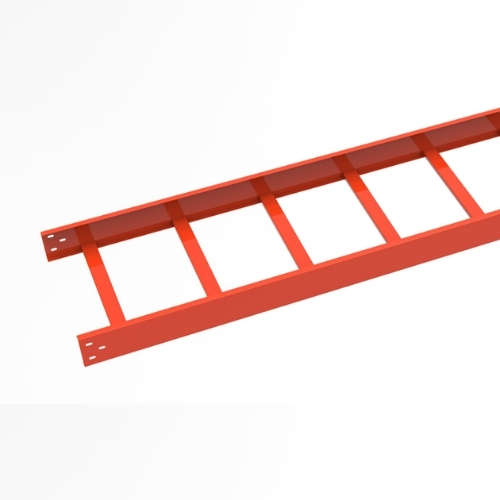

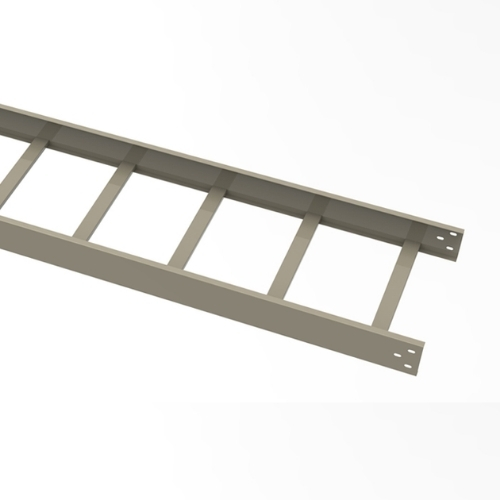

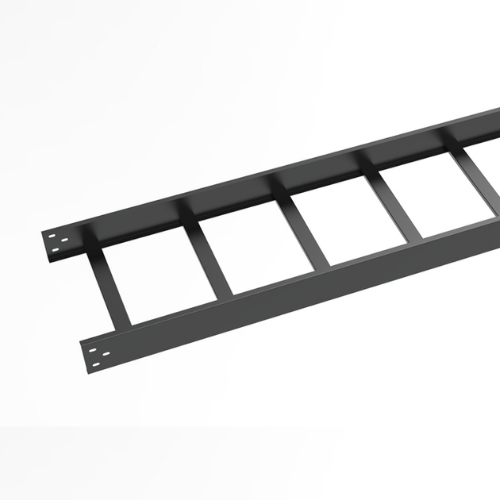

Thang máng cáp

Thang máng cáp (Cable Ladder, Cable Tray) là hệ thống đỡ, dẫn và bảo vệ dây điện, dây mạng, dây điều khiển trong các công trình dân dụng và công nghiệp. Đây là giải pháp thay thế ống dẫn điện truyền thống, giúp việc bố trí và quản lý hệ thống cáp trở nên khoa học, tiết kiệm và dễ bảo trì hơn.

Hệ thống thang máng cáp được chế tạo từ vật liệu kim loại hoặc hợp kim có độ bền cao như thép mạ kẽm, inox 304/316, nhôm hoặc tôn sơn tĩnh điện. Sản phẩm được ứng dụng rộng rãi trong nhà máy sản xuất, tòa nhà cao tầng, trung tâm dữ liệu và các công trình hạ tầng kỹ thuật.

Cấu tạo và thành phần chính

Để hiểu rõ hơn về vai trò của thang máng cáp, cần nắm được cấu tạo cơ bản của hệ thống này. Mỗi bộ thang máng cáp bao gồm:

• Thanh dọc: là khung chịu lực chính, chạy dọc theo chiều dài máng.
• Thanh ngang hoặc bậc: nối hai thanh dọc, chịu tải trọng của bó cáp.
• Đáy máng: có thể là dạng kín, đục lỗ hoặc lưới tùy theo yêu cầu thoát nhiệt và bảo vệ.
• Nắp che: bảo vệ dây khỏi bụi, nước và các tác động cơ học từ bên ngoài.
• Phụ kiện lắp đặt: gồm co góc, tê chia, giảm, nối máng, đầu bịt, kẹp treo, ty ren và bulông để liên kết, chia nhánh và cố định hệ thống.

Nhờ thiết kế mô-đun, thang máng cáp có thể lắp đặt linh hoạt theo nhiều hướng khác nhau: treo trần, gắn tường hoặc đặt sàn, phù hợp với mọi mặt bằng kỹ thuật.

Phân loại thang máng cáp

Trên thị trường hiện nay, có nhiều loại thang máng cáp khác nhau, mỗi loại có đặc tính kỹ thuật và phạm vi ứng dụng riêng. Dưới đây là 4 loại chính:

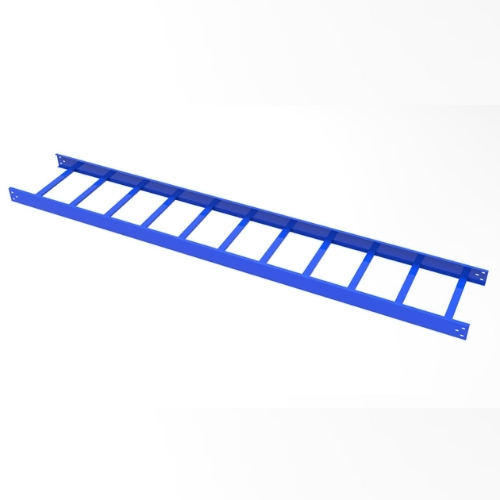

Thang cáp (Cable Ladder)

Đây là loại phổ biến nhất trong công nghiệp, có hai thanh dọc song song và các bậc ngang giống cấu trúc thang. Thiết kế mở giúp thoáng khí, tản nhiệt tốt, chịu tải lớn và phù hợp với hệ thống cáp động lực chạy dài. Thường dùng trong nhà xưởng, nhà máy sản xuất, hệ thống điện trung thế hoặc khu vực có bó cáp lớn.

Máng cáp đục lỗ (Perforated Tray)

Đáy máng có nhiều lỗ hoặc khe nhỏ giúp thoát nước và bụi, đồng thời dễ dàng cố định dây bằng dây rút hoặc kẹp. Loại này phù hợp với hệ thống dây điều khiển, dây tín hiệu, cáp mạng hoặc trung tâm dữ liệu cần sắp xếp gọn gàng.

Máng cáp kín (Solid-bottom Tray)

Đáy kín, hai bên thành cao và có thể lắp thêm nắp che, giúp bảo vệ cáp tối đa khỏi bụi, nước và vật rơi. Sản phẩm thường dùng cho khu vực yêu cầu an toàn cao hoặc hệ thống chạy ngoài trời.

Máng lưới (Wire Mesh Tray)

Cấu trúc dạng lưới thép nhẹ, dễ uốn và cắt nối, lắp đặt nhanh chóng. Loại này thường dùng cho dây tín hiệu, cáp mạng hoặc các hệ thống điện nhẹ trong tòa nhà.

Vật liệu của thang máng cáp

Các loại vật liệu thông dụng thường được dùng để sản xuất thang máng cáp là:

• Thép mạ kẽm nhúng nóng: chống ăn mòn tốt, chịu được môi trường ngoài trời, tuổi thọ cao.
• Thép mạ điện hoặc tôn sơn tĩnh điện: chi phí hợp lý, bề mặt đẹp, phù hợp lắp trong nhà.
• Inox 304 hoặc 316: khả năng chống gỉ vượt trội, thích hợp cho môi trường ẩm mặn hoặc có hóa chất.
• Hợp kim nhôm: nhẹ, không bị gỉ sét, dễ lắp đặt và có khả năng cách điện tốt.

Lựa chọn đúng vật liệu giúp giảm chi phí bảo trì và đảm bảo độ bền hệ thống trong suốt vòng đời công trình.

Ưu điểm của hệ thống thang máng cáp

Thang máng cáp được sử dụng phổ biến nhờ những lợi ích kỹ thuật và kinh tế rõ rệt. Dưới đây là những ưu điểm nổi bật:

• Tản nhiệt hiệu quả: thiết kế thoáng giúp không khí lưu thông, giảm nhiệt độ bó cáp, hạn chế quá tải.
• Kiểm tra và bảo trì dễ dàng: có thể quan sát trực tiếp hoặc tháo nắp cục bộ mà không ảnh hưởng toàn hệ thống.
• Linh hoạt khi mở rộng: dễ dàng thêm dây, chia nhánh hoặc thay đổi bố trí mà không cần tháo dỡ toàn bộ.
• Tiết kiệm chi phí và thời gian lắp đặt: lắp nhanh, ít phụ kiện chuyên dụng, giảm nhân công.
• Đáp ứng tải trọng lớn: đặc biệt với dạng thang hoặc nhôm định hình, có thể vượt nhịp dài và chịu tải cao.
• Nâng cao tính thẩm mỹ: hệ thống dây dẫn được bố trí khoa học, gọn gàng, nâng chất lượng thi công.

Ứng dụng thực tế

Thang máng cáp được ứng dụng trong hầu hết các lĩnh vực xây dựng và công nghiệp, bao gồm:

• Nhà máy sản xuất và khu công nghiệp: dẫn cáp động lực, cáp điều khiển, cáp mạng.
• Tòa nhà cao tầng, trung tâm thương mại: hệ thống điện nhẹ, chiếu sáng, điều khiển HVAC.
• Trung tâm dữ liệu: tổ chức và dẫn cáp mạng với yêu cầu cao về tản nhiệt và an toàn.
• Hệ thống năng lượng mặt trời: dẫn dây DC và AC ngoài trời, chịu tác động thời tiết.
• Công trình hạ tầng, giao thông, khu vực đặc biệt như ven biển hoặc có hóa chất: dùng inox hoặc nhôm để chống ăn mòn.

Hướng dẫn lựa chọn thang máng cáp phù hợp

Để đảm bảo hệ thống hoạt động bền bỉ và an toàn, cần xem xét kỹ các yếu tố khi lựa chọn:

• Xác định loại và số lượng cáp, tính thêm dự phòng để mở rộng về sau.
• Lựa chọn kiểu thang máng phù hợp với loại dây và cách bố trí hệ thống.
• Chọn vật liệu dựa vào môi trường lắp đặt (trong nhà, ngoài trời, môi trường ẩm hoặc có hóa chất).
• Kiểm tra tải trọng, khoảng cách đỡ và độ dày vật liệu để tránh võng hoặc biến dạng.
• Trang bị đầy đủ phụ kiện đồng bộ để đảm bảo hệ thống chắc chắn, thẩm mỹ.
• Tuân thủ các tiêu chuẩn kỹ thuật, an toàn điện và phòng cháy chữa cháy.

Bảng quy cách thnag máng cáp tham khảo

Khi triển khai thực tế, kích thước và tải trọng sẽ được tính toán chi tiết theo yêu cầu của từng công trình cụ thể.

Liên hệ Lê Gia Phát – Đối tác cung cấp thang máng cáp đáng tin cậy

Công Ty TNHH Kỹ Thuật Lê Gia Phát là đơn vị chuyên tư vấn, thiết kế, cung cấp và lắp đặt hệ thống thang máng cáp chất lượng cao cho nhà xưởng, tòa nhà, trung tâm dữ liệu và các công trình kỹ thuật tại Việt Nam.

Chúng tôi cung cấp giải pháp tổng thể, từ khảo sát – thiết kế đến thi công hoàn thiện, đảm bảo đúng tiêu chuẩn kỹ thuật và tiến độ dự án. Với kinh nghiệm thực tế nhiều năm trong lĩnh vực M&E, Lê Gia Phát là đối tác tin cậy của nhiều khách hàng công nghiệp tại TP.HCM, Bình Dương, Đồng Nai, Long An và các khu vực lân cận.

Hãy liên hệ ngay với Lê Gia Phát để được tư vấn chi tiết và nhận báo giá phù hợp cho dự án của bạn.

FAQs – Các câu hỏi thường gặp về thang máng cáp

1. Nên chọn loại thang máng cáp nào cho nhà xưởng?
Nhà xưởng thường sử dụng thang cáp bằng thép mạ kẽm nhúng nóng vì chịu tải tốt, thoáng khí và bền. Khu vực có bụi hoặc cần che chắn có thể lắp thêm nắp hoặc dùng máng kín ở những đoạn cần thiết.

2. Khoảng cách treo thang máng cáp tiêu chuẩn là bao nhiêu?
Thông thường khoảng cách treo từ 1,5–3 m với thép mạ kẽm. Với máng nhôm hoặc tải nặng, có thể thiết kế vượt nhịp 6–12 m nếu đảm bảo kỹ thuật. Các đoạn chuyển hướng cần thêm điểm treo để tránh võng.

3. Ngoài trời nên chọn thang máng cáp vật liệu nào?
Nên chọn inox 304/316, thép mạ nhúng nóng hoặc nhôm hợp kim để chống gỉ và ăn mòn.

4. Làm sao chọn kích thước máng phù hợp?
Bạn cần tính tổng tiết diện dây và dự phòng 20–30% để mở rộng sau này. Chiều rộng thường từ 100–1000 mm, chiều cao 50–200 mm. Lựa chọn cũng phụ thuộc tải trọng và khoảng cách treo thực tế.

5. Khi nào nên dùng máng kín?
Máng kín thích hợp cho khu vực bụi, nước, yêu cầu thẩm mỹ cao hoặc cần bảo vệ dây tín hiệu. Tuy nhiên máng kín tản nhiệt kém hơn, vì vậy thường chỉ dùng ở những đoạn cụ thể.

6. Có cần tuân thủ tiêu chuẩn kỹ thuật khi lắp đặt không?
Có. Cần tuân thủ tiêu chuẩn tải trọng, tiếp địa, PCCC, khoảng cách cáp và xử lý bề mặt để đảm bảo an toàn, bền vững và vận hành ổn định lâu dài.

7. Lê Gia Phát có cung cấp dịch vụ cung cấp lắp đặt thang máng cáp trọn gói không?
Có. Lê Gia Phát tư vấn, cung cấp và lắp đặt đồng bộ hệ thống thang máng cáp theo tiêu chuẩn kỹ thuật, đảm bảo tiến độ và chi phí tối ưu cho dự án.
